水晶头线序到底那头是正确的PIN1啊？上两个图~

显示全部楼层 · 发表于 2014-2-6 21:31:29

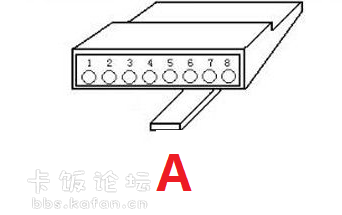

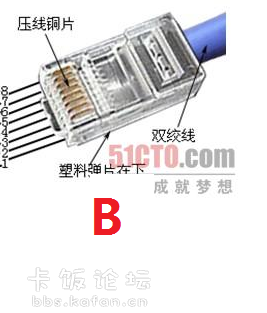

我是按照A图的线序来的，也正常使用，好像都是按照A图的线序来的。网上忽然看到B线序。
请问到底那个才是正确的线序？

显示全部楼层 · 发表于 2014-2-6 22:30:59

本帖最后由 784696777 于 2014-2-6 22:34 编辑

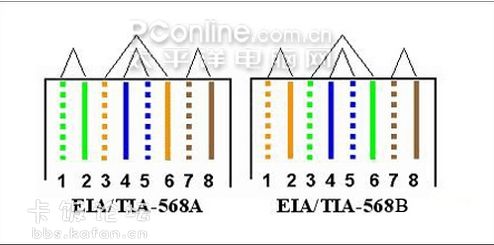

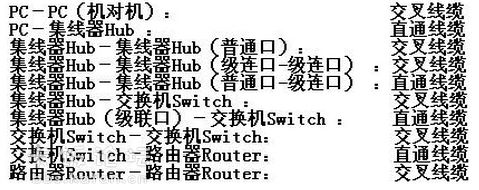

双绞线的制作方式有两种国际标准，分别为EIA/TIA568A以及EIA/TIA568B。而双绞线的连接方法也主要有两种，分别为直通线缆以及交叉线缆。简单地说，直通线就是水晶头两端都同时采用T568A标准或者T568B的接法，而交叉线则是水晶头一端采用T586A的标准制作，而另一端则采用T568B标准制作。

http://wenku.baidu.com/view/6c6d2cc76137ee06eff91866.html

显示全部楼层 · 发表于 2014-2-10 16:41:43

图A和图B不是一样的吗？

显示全部楼层 · 发表于 2014-2-10 18:14:13

568B较常用

显示全部楼层 · 发表于 2014-2-11 17:12:53

一直不知道还有A那种接法，貌似没用到过，哈
