分享：转载——I3 I5 I7 系列CPU~~超频~~~小白扫盲帖

疯狂的小鬼

超频的关键是自己反复测试，过程中参考一下别人的经验是可行的，但是不要迷信。比如说什么默认电压，安全电压，这些江湖传言的东西还是远离的好，呵呵。
         此帖参照主板BIOS设置为ASUS的p7p55d，其他主板或许有些许不同，但是大方向是相同的。 BIOS中只解释跟超频相关的内容，请谅解。
超频分为三大步：一，CPU超频
                                二，内存设置
                                三，VTT电压设置
以上3步请保证单独执行。意思就是，在对CPU进行超频时内存不作调整，保证最稳定状态，VTT电压不作调整，保证最稳定状态。这样可以避免出错的多方向性，多可能性。
接下来将采取图文并茂的方式来讲解：

以下这是超频模式的选择，请选择manual手动设置

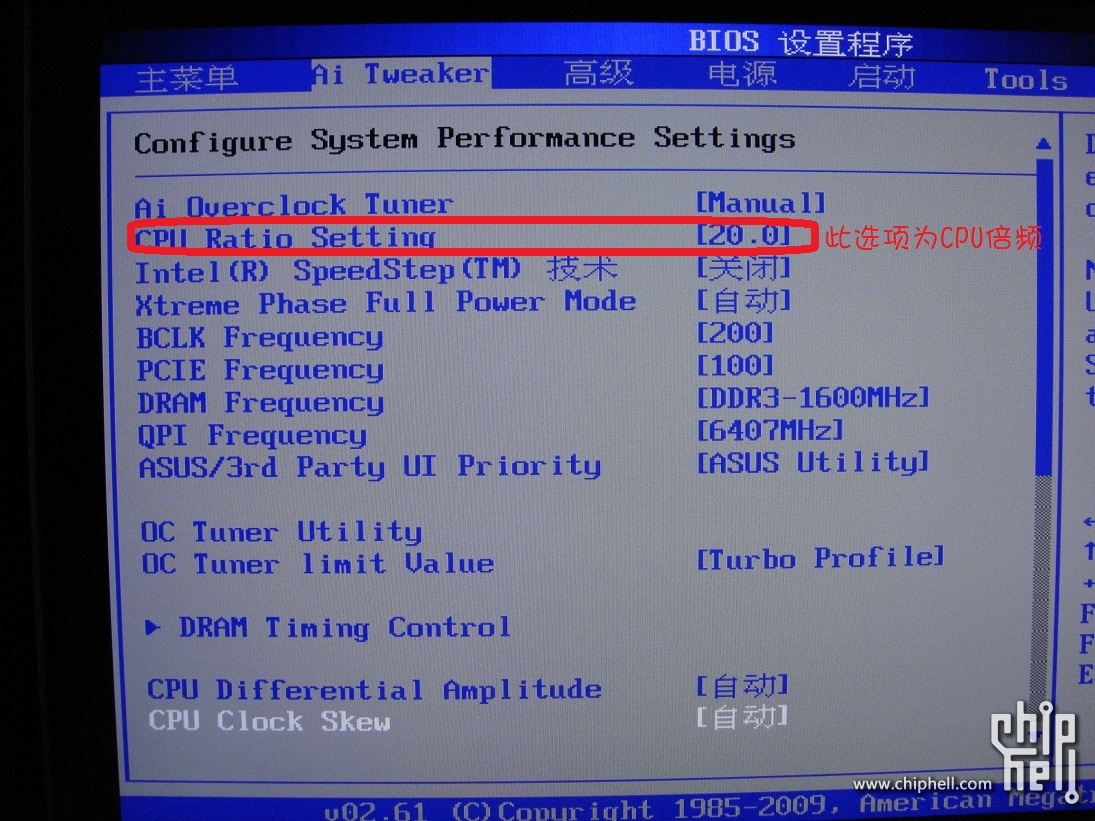

CPU倍频，按需要选择

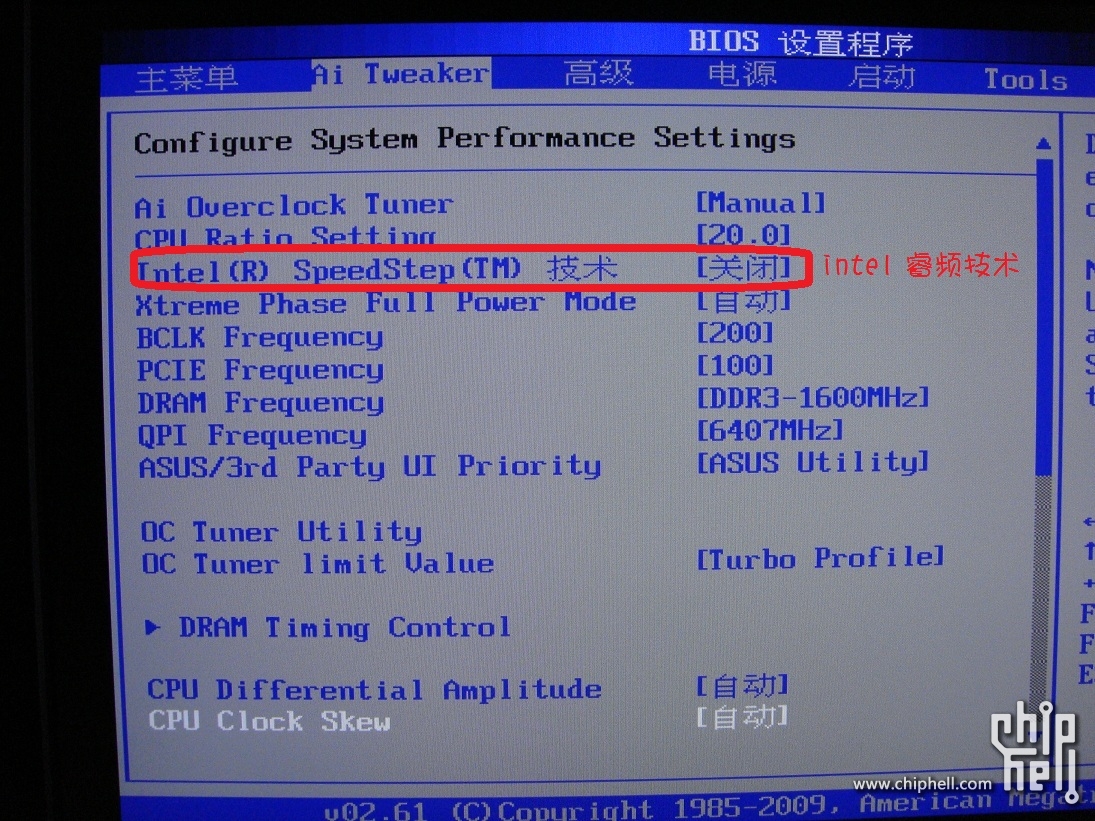

这个是INTEL的睿频技术，超频时请关闭

CPU的外频，按需要设置

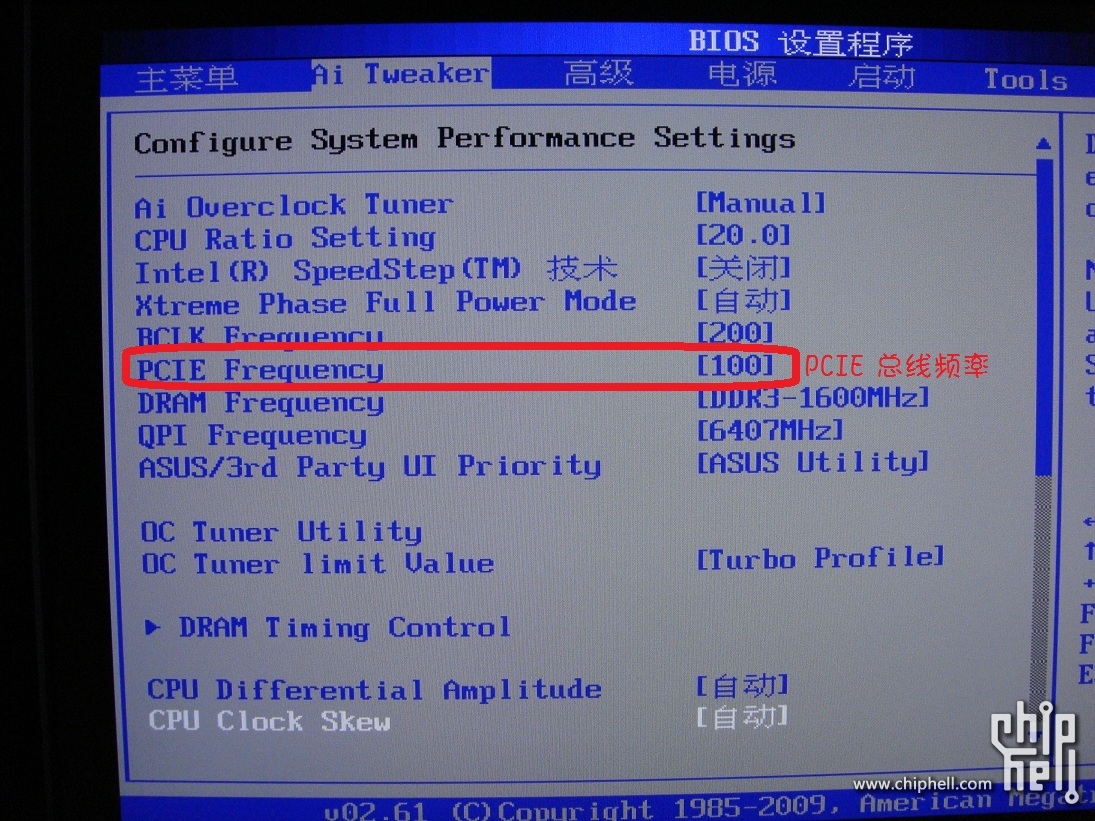

PCIE总线频率，请锁定为100，目前主板都为自动锁定100，不过还是确认一下比较好

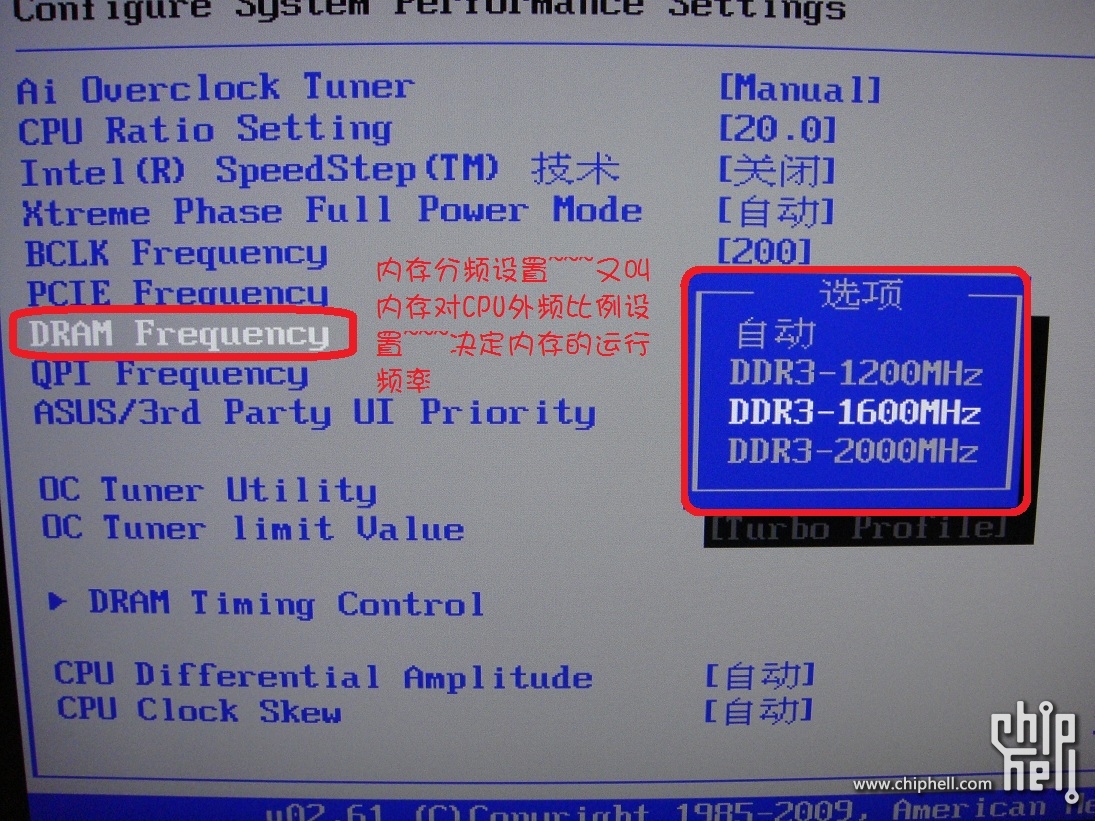

内存比例设置，又叫内存分频设置，决定着内存运行频率，在对CPU进行超频调试结束之前请选择最低频率以确保内存和内存控制器稳定。

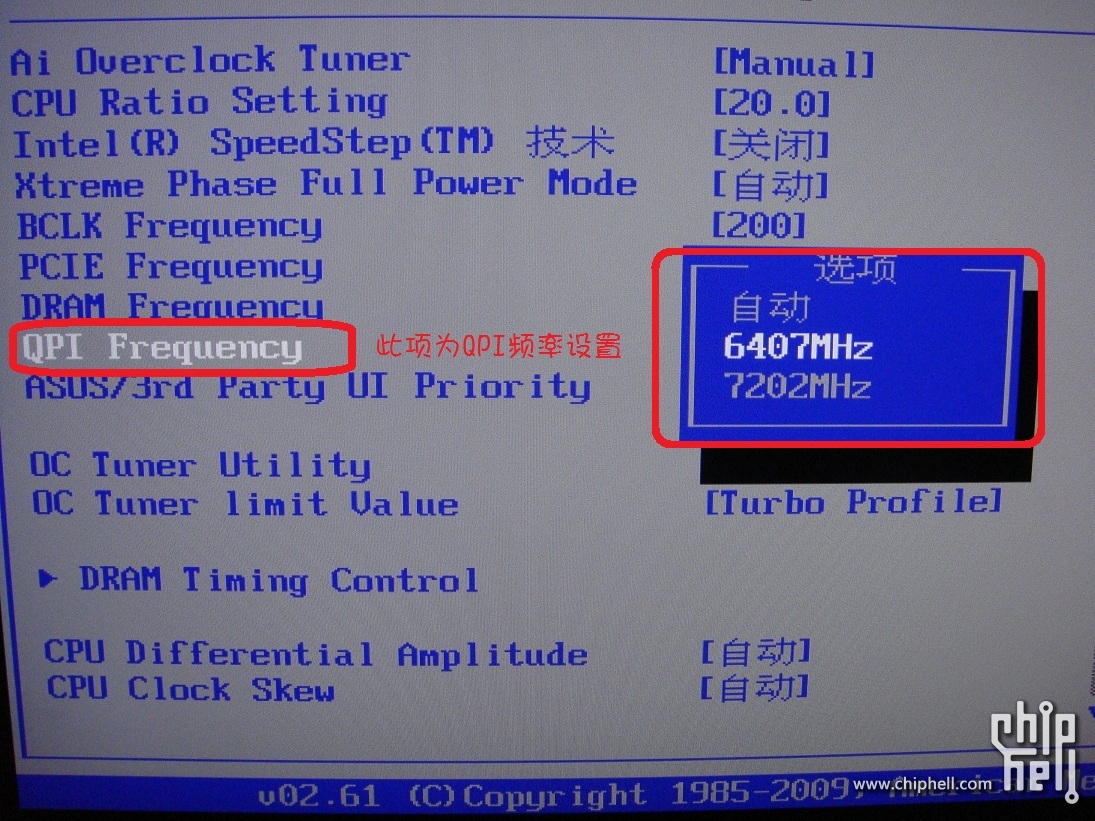

QPI频率，超频时选择较低频率，对稳定性有很大帮助。这里注意一点就是，X58主板设置不能选择SLOW MODE，会拖慢显卡。还有一个uncore的频率，i5 750 最高上限锁定为3200，所以不需要调整，bios里面也没有选项。但是i7 920以上的CPU uncore频率是需要调整的，同理对CPU进行超频时选择较低频率，以确保稳定性。

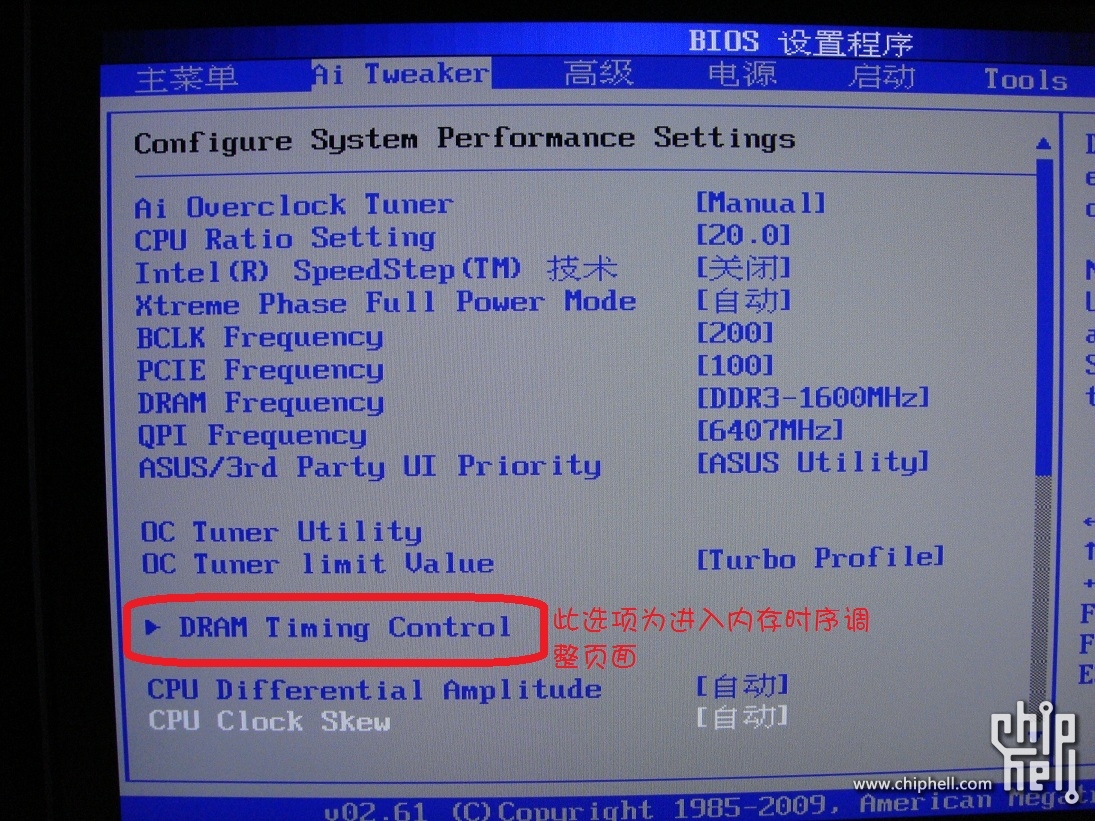

从此处可以进入内存时序调整页面，对内存时序进行调整，同样在CPU超频时，时序使用自动确保稳定性。

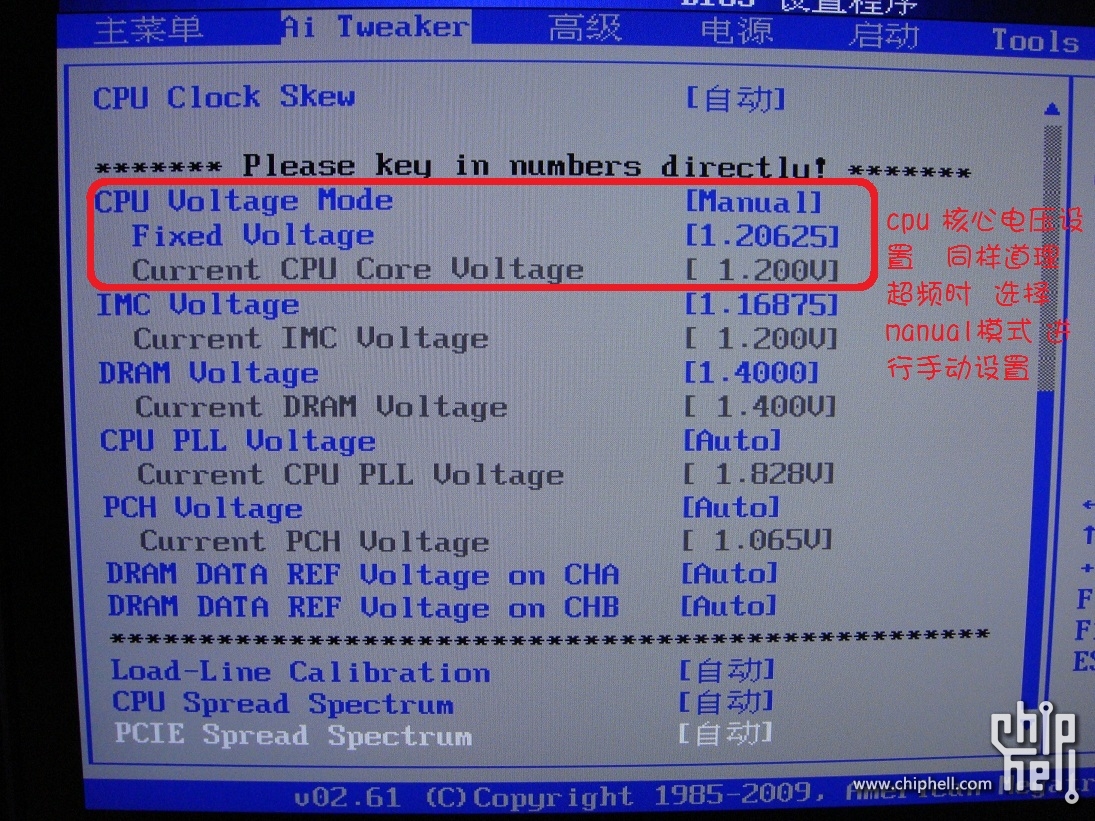

CPU电压设置，模式选择manual后可以手动进行操作。CPU电压一直有个安全电压的传言，有的说1.3V，有的说1.33V。这到底是怎么来的呢？我在此为大家解释一下--在65nm工艺时代，intelCPU包装上有明文标示 安全电压为1.35V以下。但是45nm工艺开始，并没有明文标示安全电压为多少，32nm也没有。大家才开始猜测，会不会是1.33呢？会不会是1.3呢，那32nm的安全电压不是更低？所以，关于安全电压没有准确性，不用纠结了。

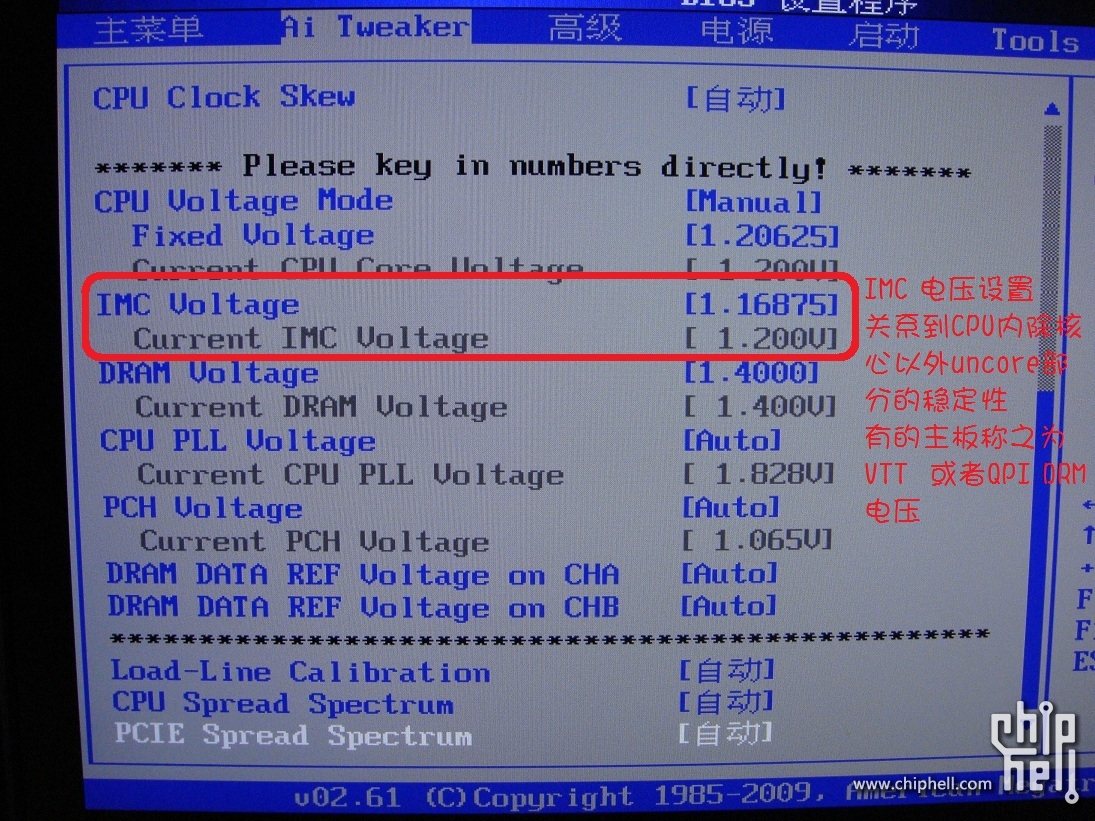

接下来IMC 电压，又叫VTT，QPI DRM之类的，都是同一个电压，叫法不同而已。此电压关乎cpu核心以外的稳定性，同样决定整个CPU的稳定性，再同理，在CPU超频时使用自动。

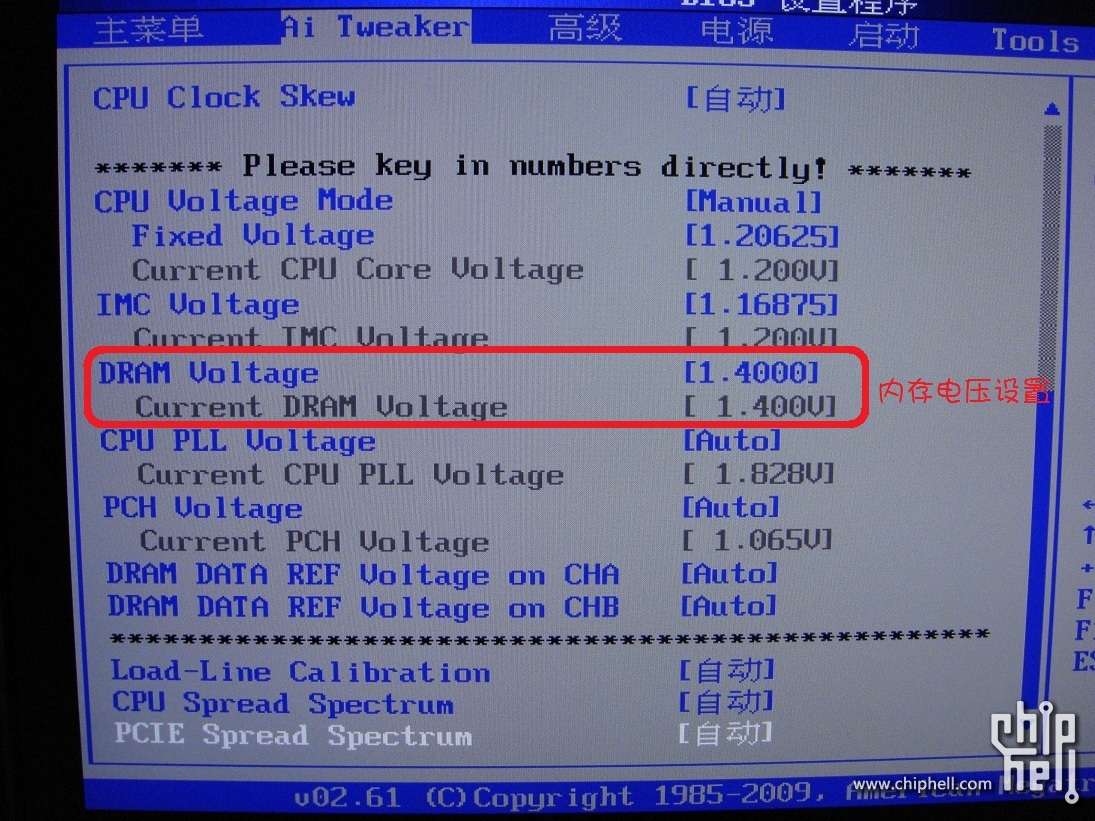

内存电压设置~~~~~~~还是自动，呵呵。

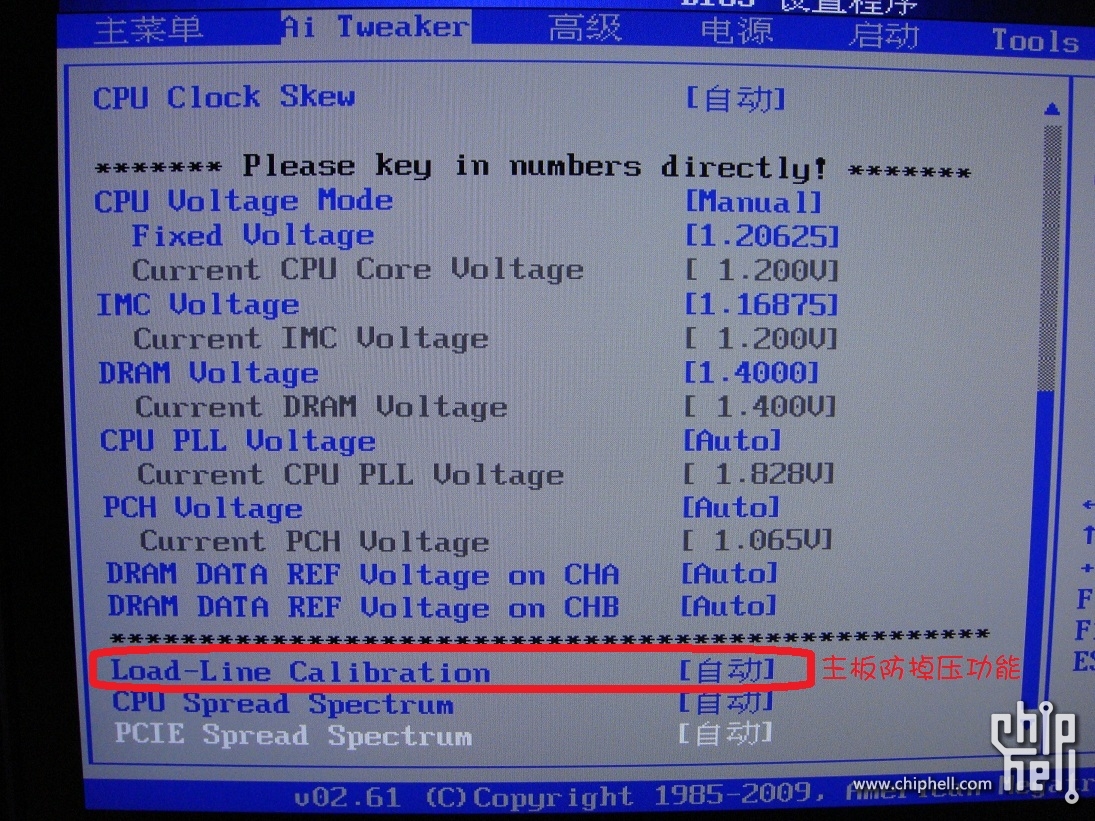

这个是主板防掉压功能，有就开上吧，对超频有帮助。技嘉某些主板有LEVEL1 LEVEL2的选择，意味着不同程度的满载加压，需要自己测试和适应。

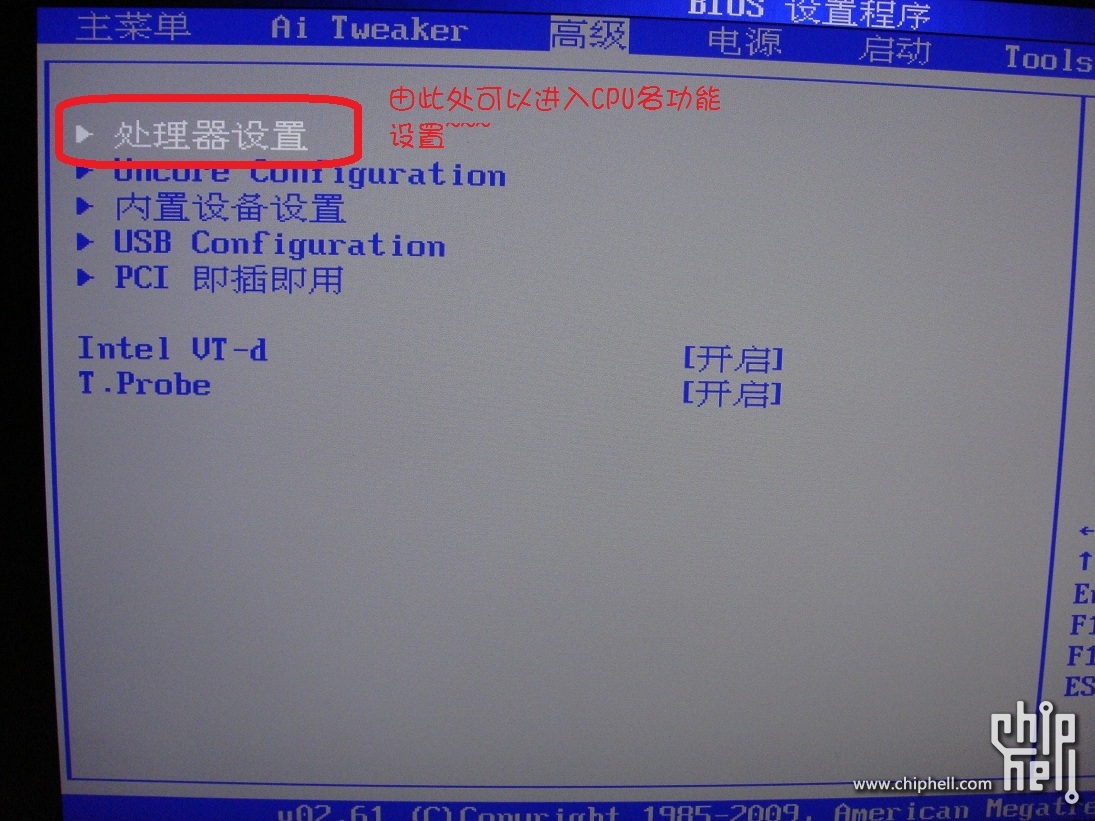

从此处可以进入到CPU高级选项功能设置

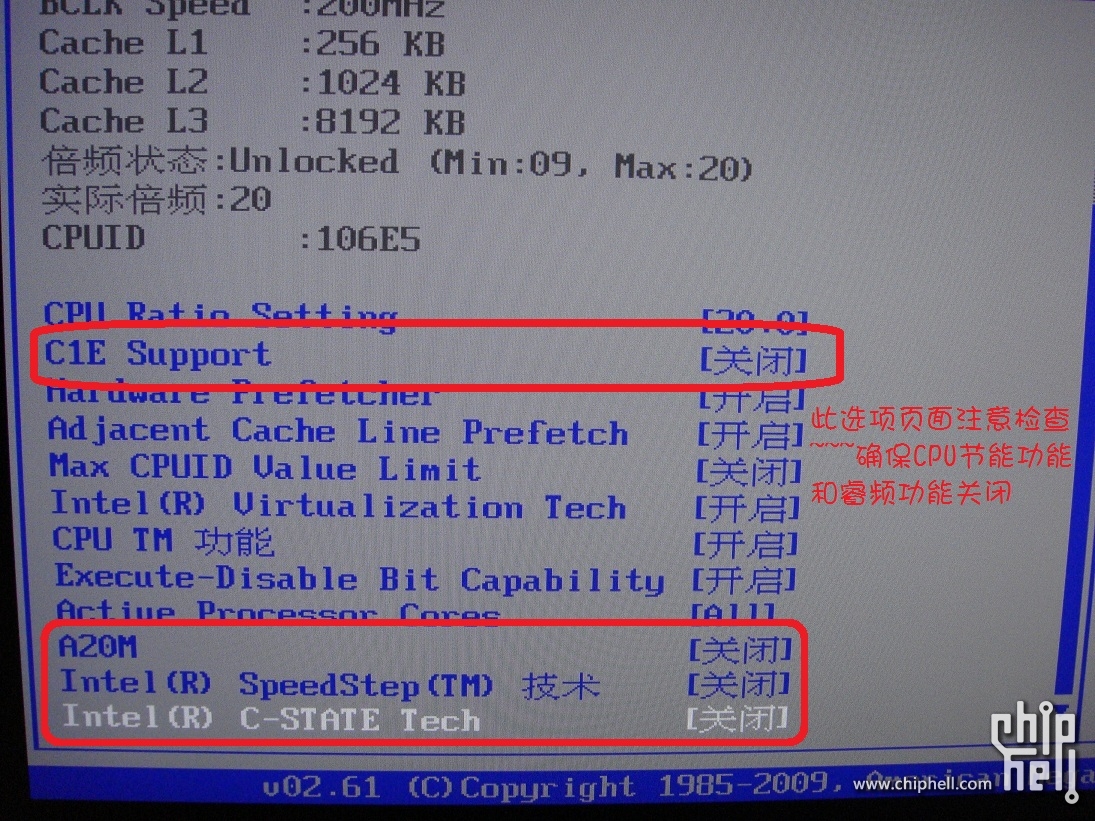

CPU高级功能设置，超频是确保节能关闭，睿频关闭就行了。其他的防病毒，虚拟化等等不关紧要，不用理会。



好~~~~~~~~介绍完BIOS，下面开始进行超频测试。

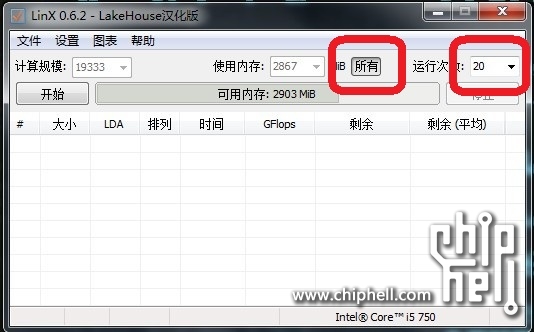

    测试CPU推荐用LINX，目前来说最严酷最快捷。打开界面，点击内存数量旁边的全部，圈数选择20圈就行了。如果通过20圈测试，就可以对CPU进行降压，然后再测试。如果不能通过，那就说明该电压下CPU不够稳定，需要对CPU进行加压。降压和加压都不能超之过急，得一点点的调整，以求精确。普通雷U参考电压为4G 1.3V    3.6G   1.2V。自己的CPU具体多少得通过测试才能知道了。

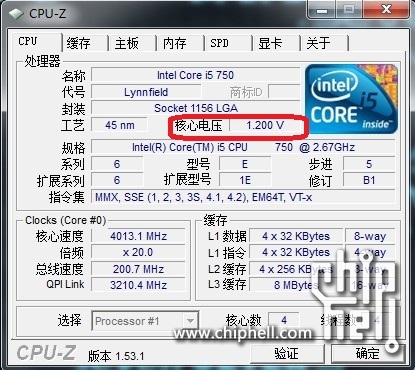

在LINX烤鸡的过程中，开上cpuz，和一些测试温度的软件，realtemp，everest之类的。关注满载时候，CPU核心电压为多少，记下来，对比BIOS设置的电压和系统待机的电压，可以得出主板掉压的档位数为多少。以后调整电压的时候就方便许多。温度是关注最高核心温度，而非CPU表面温度，CPU表面温度读数是没有意义的。






在反复测试和调整之后，可以确定CPU最终最低通过LINX 20圈测试电压。然后就可以进入第二步，对内存进行调整了。
内存调整不像CPU超频这么复杂，非常简单，但是非常繁琐。测试软件请使用MEMTEST。调整项有内存频率，内存时序，和内存电压。同样道理，对其中一项进行调整时其他两项请确保稳定性。最忌讳3项同时调整的小白，出错了就有3个因素，等同于浪费自己时间。比如说，想把频率超到2200，这时时序就需要使用自动或者手动设置个较大值，电压也可以设置为接近最大电压。等到2200的频率顺利通过测试，再依次调整时序或者电压。注意，时序和电压不能同时追求，频率和电压也不能同时追求，低时序高频率低电压是不可能的。必须做出妥协放弃某一个，这就要看自己的喜好了。再追求高频率时电压肯定需要加高，时序也肯定得下调。

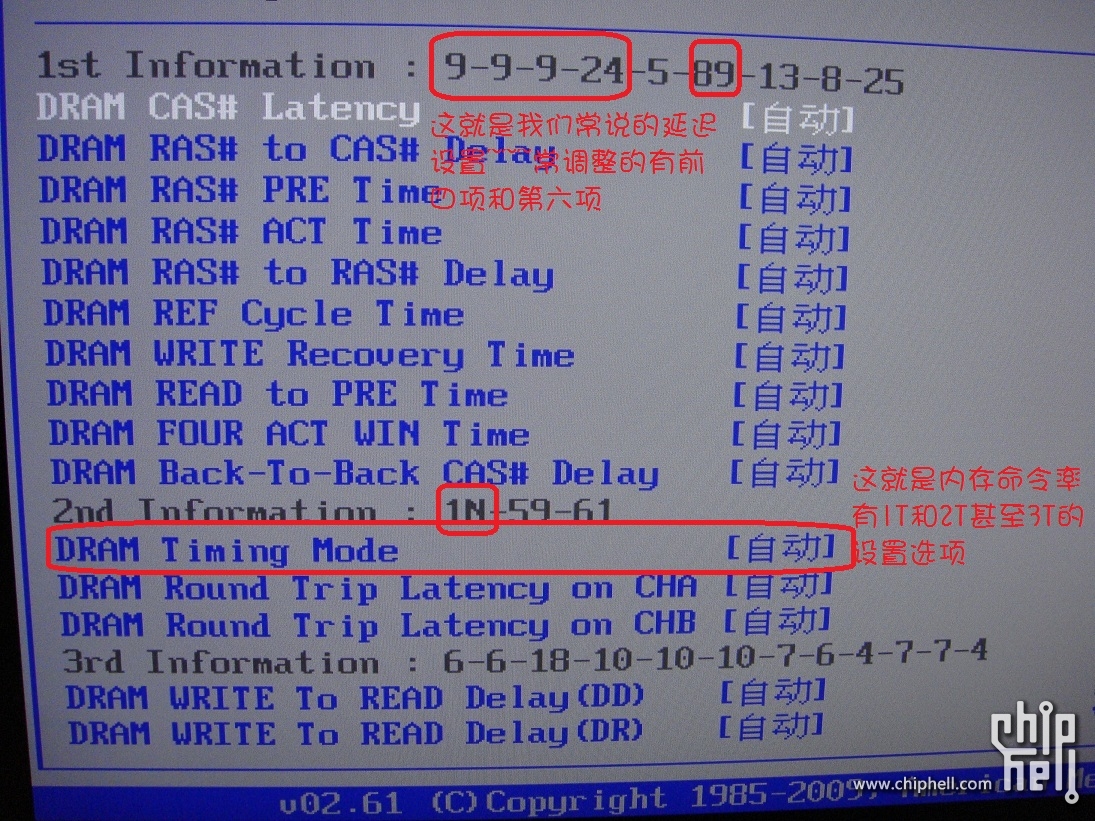

下图为内存时序调整页面，通常我们调整的就是前4项和第6项，还有个内存命令率。调整时请参考内存官方标称，当然不是说官方标称多少就一定可以达到。具体还要看主板兼容性，和CPU内存控制器的体质。在X58主板上有时候还得对北桥进行加压。



然后就是反复的测试和调整了，memtest很容易使用，直接点测试就可以了，下方会出现一个覆盖率，一般通过了500%后基本上就稳定了，虽然我建议通过1000%。




调整好内存后，接下来我们进入超频的最后一步，VTT电压的调整。
这是个最简单的环节，同时也是最讨厌的环节，因为VTT电压牵引着两个部分的稳定性---CPU和内存。
测试软件还是使用LINX，每次调整后必须通过LINX测试。VTT电压过低的反应为：使用中蓝屏，开机偶尔蓝屏。所以，这个电压必须得重视。参考值：  I5  750   为1.2V左右   i7  860  i7 920  930 为1.35V左右。如果大大高于这个电压，自己就要想清楚是否继续了。弄不好就会缩肝，呵呵。有时候会出现日常使用中蓝屏的现象，有可能就是因为VTT电压不足在作怪。

好~~~~~~~~全文结束，祝大家都可以超的爽。有疑问可以发帖提问，我来一一解答。如果这帖都没看完就乱提问，我会打屁股

http://www.chiphell.com/thread-117693-1-1.html转载地址

疯狂的小鬼

Advanced CPU Features:
CPU Clock Ratio ................................ [20]     CPU倍频
Intel(R) Turbo Boost Tech ...................... [enabled]    睿频
CPU Cores Enabled .............................. [2]    核心数
CPU Multi Threading .............................[disabled]  超线程
CPU Enhanced Halt (C1E) ........................ [disabled]   节能
C3/C6/C7 State Support ......................... [disabled]   节能
CPU Thermal Monitor ............................ [disabled]   温控
CPU EIST Function .............................. [disabled]   倍频调节
Virtualization Technology ...................... [enabled]   虚拟技术
Bi-Directional PROCHOT ......................... [enabled]   防毒

Uncore & QPI Features:
QPI Link Speed ..............................[36x]    QPI 频率   36xCPU外频
Uncore Frequency ............................[18x]   uncore频率   18xCPU外频

Standard Clock Control:
Base Clock (BCLK) Control .......................... [215]    CPU外频
PCI Express Frequency (MHz) ........................ [110]   PCIE 总线频率
C.I.A.2.............................................. [disabled]

Advanced Clock Control:
CPU Clock Drive ..............................[auto]
PCI Express Clock Drive ................... [auto]
CPU Clock Skew ............................. [auto]
IOH Clock Skew ............................. [auto]

Advanced DRAM Features:
Performance Enhance ...................... [extreme]
Extreme Memory Profile (X.M.P) ........... [profile1]
System Memory Multiplier (SPD) ........... [8]       内存分频
DRAM Timing Selectable (SPD) ............. [xpert]

Channel A + B + C

Channel A Timing Settings:
##Channel A Standard Timing Control##
CAS Latency Time ......................[9]         一堆内存时序
tRCD ..................................[9]
tRP ...................................[9]
tRAS ..................................[24]
CR.....................................[1]
B2B.....................................[auto]


Advanced Voltage Control:
CPU Intel Core i7 920 D0 Stepping
Load Line Calibration ................. [Level 2]    防掉压
CPU Vcore ..............................[1.5250]    CPU核心电压
QPI/VTT Voltage 1.150v .................[1.44]   VTT电压
CPU PLL 1.800v .........................[1.600]  频率发生器电压
PCIE 1.500v ...........................[1.600]
QPI PLL 1.100v ........................[1.100]
IOH Core 1.100v .......................[1.200]   北桥电压
ICH I/O 1.500v ........................[1.500]
ICH Core 1.1v .........................[1.200]   南桥电压

DRAM
DRAM Voltage 1.500v .............. [1.68]   内存电压
DRAM Termination 0.750v.......... [0.84]
Ch-A Data VRef. 0.750v ...........[0.84]
Ch-B Data VRef. 0.750v ...........[0.84]
Ch-C Data VRef. 0.750v ...........[0.84]
Ch-A Address VRef. 0.750v ........[0.84]
Ch-B Address VRef. 0.750v ........[0.84]
Ch-C Address VRef. 0.750v ........[0.84]

这个是翻译 有错误的地方请指出！！

gffgef

回复 2楼 疯狂的小鬼 的帖子

感谢分享，建议重新上传图片。图片挂了。

并注意转载地址

疯狂的小鬼

gffgef 发表于 2011-4-6 11:36
回复 2楼 疯狂的小鬼 的帖子

感谢分享，建议重新上传图片。图片挂了。

http://www.chiphell.com/thread-117693-1-1.html转载地址。
图片忒大，受权限限制 希望大家去这个帖子看下

jxd526

不建议I3 I5 I7 系列CPU~~超频，因为I5、I7系列CPU本身就有睿频技术，会自动超频，再额外超频纯属画蛇添足，也会带来其它问题，再说超频只适合中高端玩家，并不适合小白。

疯狂的小鬼

回复 5楼 jxd526 的帖子

所以我这里的帖子为小白扫盲下。我也不建议小白超频啊  一般人电脑不需要超频的！！我也是现在在学习。所以就发了个帖

jxd526

回复 6楼 疯狂的小鬼 的帖子

建议你把那个小白扫盲去掉，这样比较好。

疯狂的小鬼

回复 7楼 jxd526 的帖子

我觉得每个人都有自己的主见！这个帖子是蛮好的。对小白帮助会很大。至于他们做不做，要看他们自己。我只是发个帖而已。觉得好就分享！！

waxlj28611

嘿嘿， 谢谢分享， 图片悲剧了。

梦落红尘

i5中,感觉不用超,就是内存该增加了
